Фланец карданного вала является критически важным соединительным элементом, который обеспечивает жесткую фиксацию кардана к хвостовикам агрегатов трансмиссии: коробки передач, раздатки или редуктора моста. От точности геометрии этого узла зависит отсутствие биений и общий ресурс подшипников всей силовой передачи.
Вилка-фланец карданного вала: конструкция и задачи
Технически этот узел чаще называют вилка-фланец, так как деталь объединяет в себе плоское монтажное основание и «ушки», то есть вилку для установки подшипников крестовины.
Ключевые функции узла:
- Передача крутящего момента: жесткое сопряжение вала с выходными валами агрегатов.
- Центровка системы: на зеркале фланца расположен центрирующий выступ или проточка, которые отвечают за соосность вала и хвостовика.
- База для крестовины: посадочные отверстия в вилке должны обеспечивать установку стаканов крестовины с точностью до сотых долей миллиметра.
Специфика узлов для различных марок
1. Фланец кардана ВАЗ
На автомобилях ВАЗ фланец кардана — это деталь, требующая предельно аккуратного обращения при обслуживании.
- Материал: чаще всего изготавливается из конструкционной стали, чувствительной к ударным нагрузкам.
- Проблема деформации: при попытке заменить крестовину «молотком» без специального пресса вилка легко гнется. Даже отклонение в 0,5 мм приводит к возникновению неустранимой вибрации.
- Шлицевой износ: в месте сопряжения с эластичной муфтой часто разбиваются шлицы, что проявляется как характерный металлический щелчок при трогании с места.
2. Фланец кардана КАМАЗ
Для грузовой техники фланец кардана КАМАЗ представляет собой массивную деталь, рассчитанную на работу под экстремальной нагрузкой.
- Эксплуатационный износ: из-за колоссальных крутящих моментов болты крепления могут ослабевать, что приводит к «разбиванию», то есть эллипсу монтажных отверстий.
- Проблема «разбитых ушей»: со временем посадочные места под стаканы крестовины увеличиваются в диаметре. Это приводит к осевому люфту, который на скорости 70–80 км/ч вызывает сильный гул и вибрацию всего грузовика.
- Популярные решения: в «Кардан-Эксперт» всегда в наличии стандартные фланцы для КАМАЗ-5320, артикул 5320-2205023-10, производство Белкард.
Полный список симптомов неисправности
Определить необходимость замены или ремонта вилки-фланца можно по следующим признакам:
- Вибрация под нагрузкой: дрожь, которая усиливается при разгоне и затихает при движении накатом.
- Металлический лязг: стук при резком переключении передач или сбросе газа, указывающий на люфт в соединении.
- Видимая выработка: при осмотре заметен «зеркальный» блеск внутри ушек, что является признаком прокручивания стаканов, или следы коррозии в местах посадки.
- Биение фланца: визуально заметное осевое или радиальное биение при вращении вала на подъемнике.
Восстановление или полная замена?

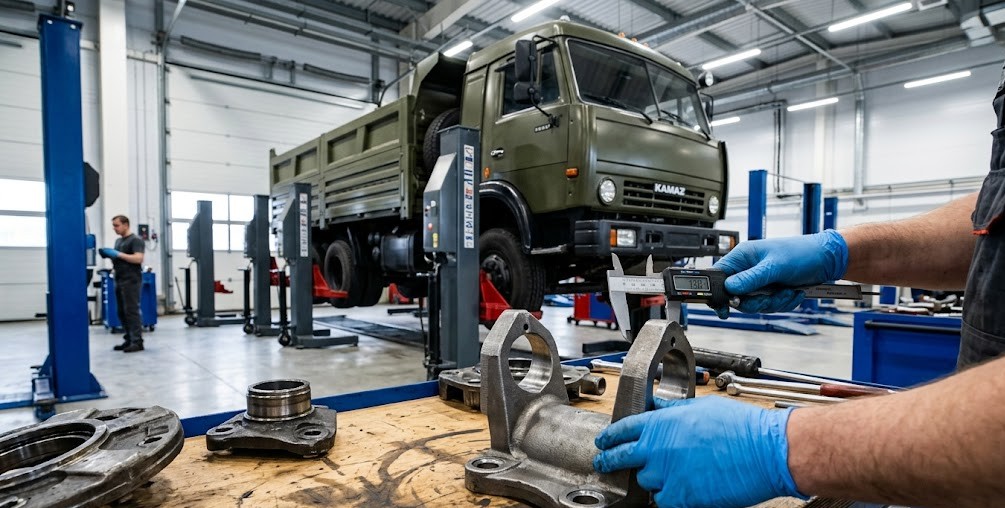

В нашем сервисном центре диагностика включает проверку геометрии на точном измерительном оборудовании.
- Замена: необходима при наличии трещин, критической деформации вилки или полном износе шлицевой части.
- Восстановление: если износ посадочных мест под крестовину, то есть «ушек», не критичен, мы проводим профессиональное восстановление геометрии методом наплавки и последующей расточки в заводской размер.
Профессиональный ремонт в «Кардан-Эксперт»
Мы работаем как с легковым сегментом, включая ВАЗ, так и с тяжелой спецтехникой, включая КАМАЗ.
- Качественные запчасти: в наличии вилки-фланцы карданного вала от ведущих заводов, включая Белкард и Тирсан.
- Заводская технология: установка крестовин выполняется методами профессионального кернения или под стопорные кольца с соблюдением всех тепловых зазоров.
- Динамическая балансировка: любая операция с фланцем завершается проверкой на компьютерном балансировочном стенде. Это единственный способ гарантировать долгий ресурс трансмиссии и комфорт при вождении.
